基板が収まるスペースも作ってスイッチの場所も決まり、次はいよいよ配線作業です。

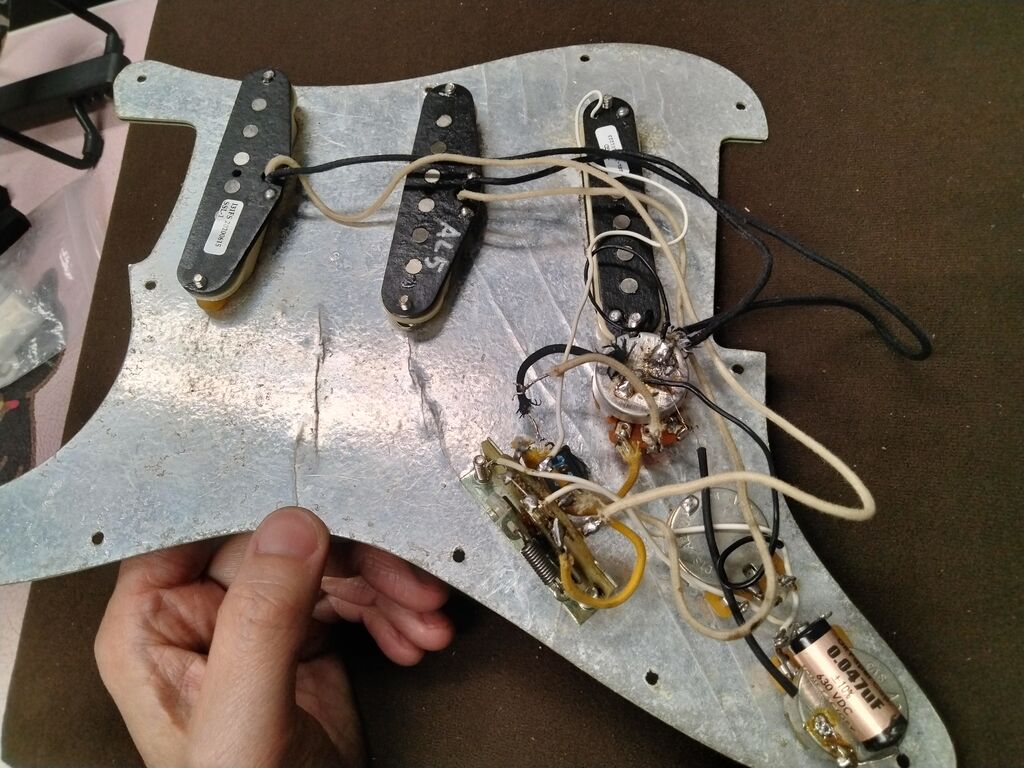

リヤにはセイモアダンカンのSSL3が搭載されていました。シングルですがとてもパワフルなピックアップなのでサスティニアックも良く効きそうです。

センターはそのまま使ってフロントはドライバーユニットに交換します。

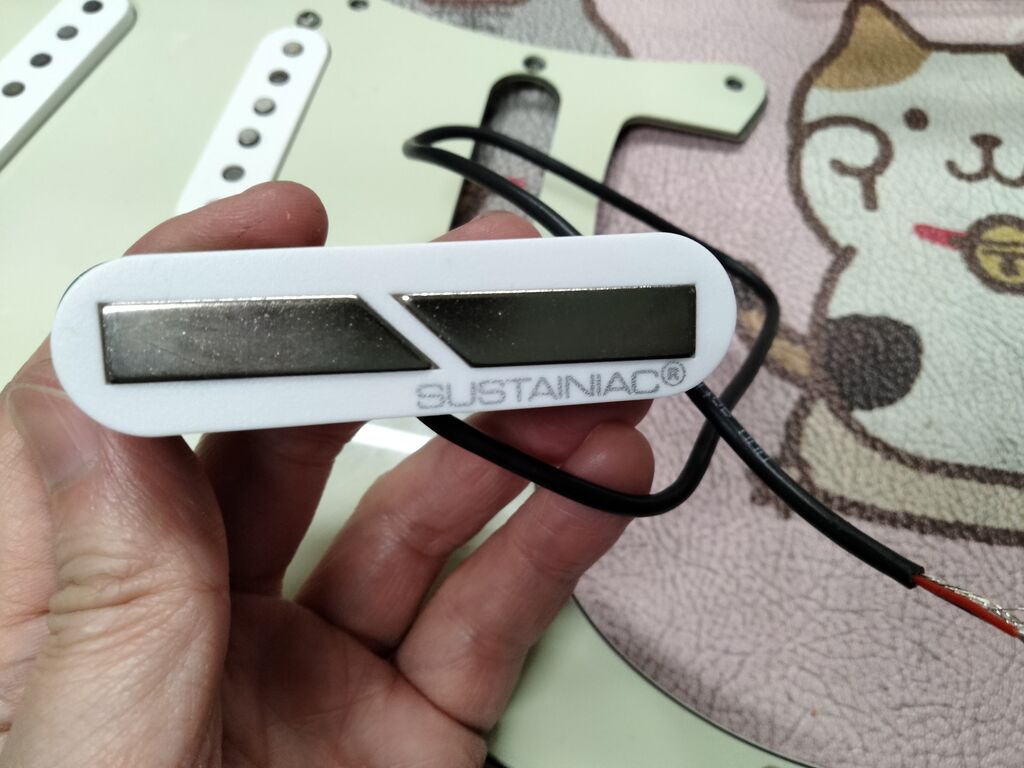

これがそのドライバーユニット兼フロントピックアップ。

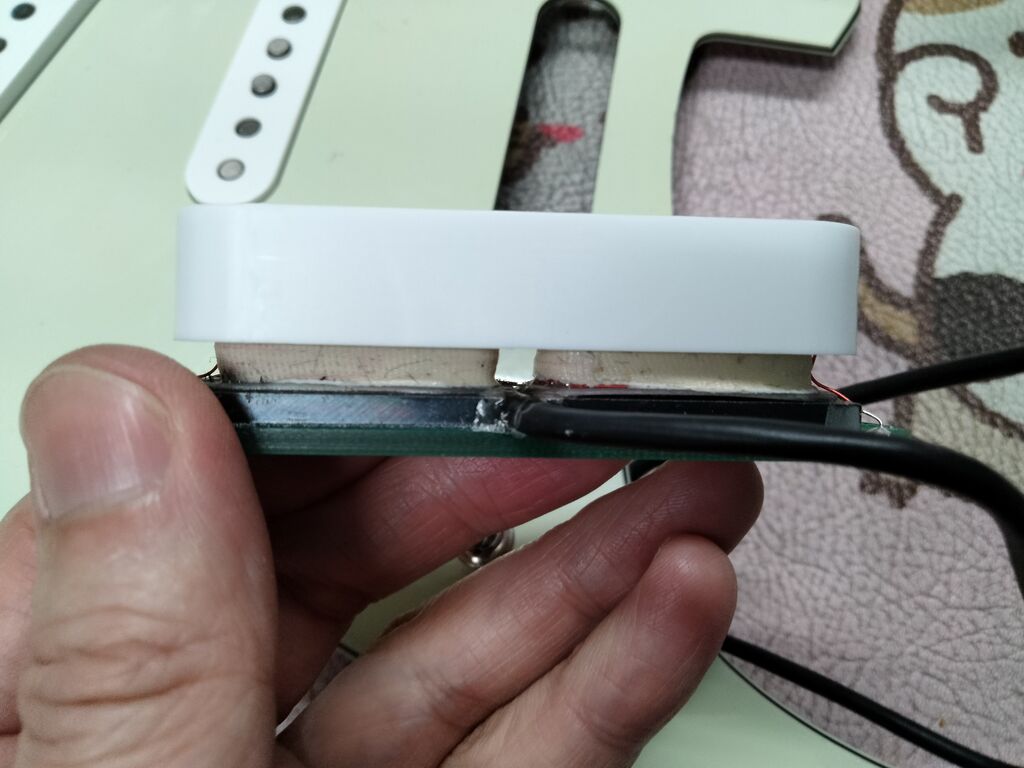

以前取り付けたハムバッキングタイプとはまた少し違うのかな？

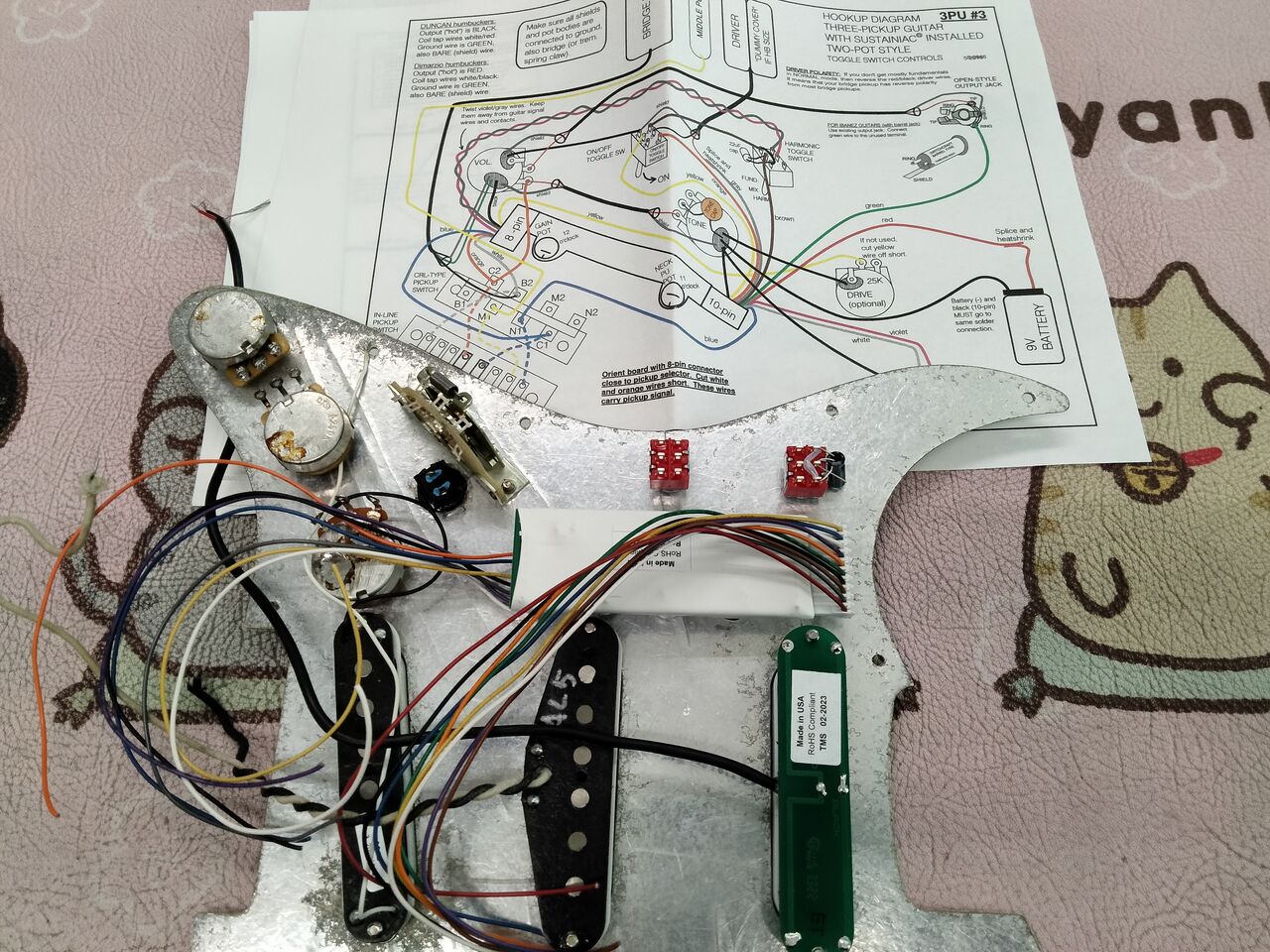

親切な実態配線図が付属していますが限られたスペースに収めるには経験が必要です。以前にも増して老眼が進行して細かい作業はしんどくなってきました。
(｣#ロДロ)｣ ﾊｽﾞｷﾙｰﾍﾟ!

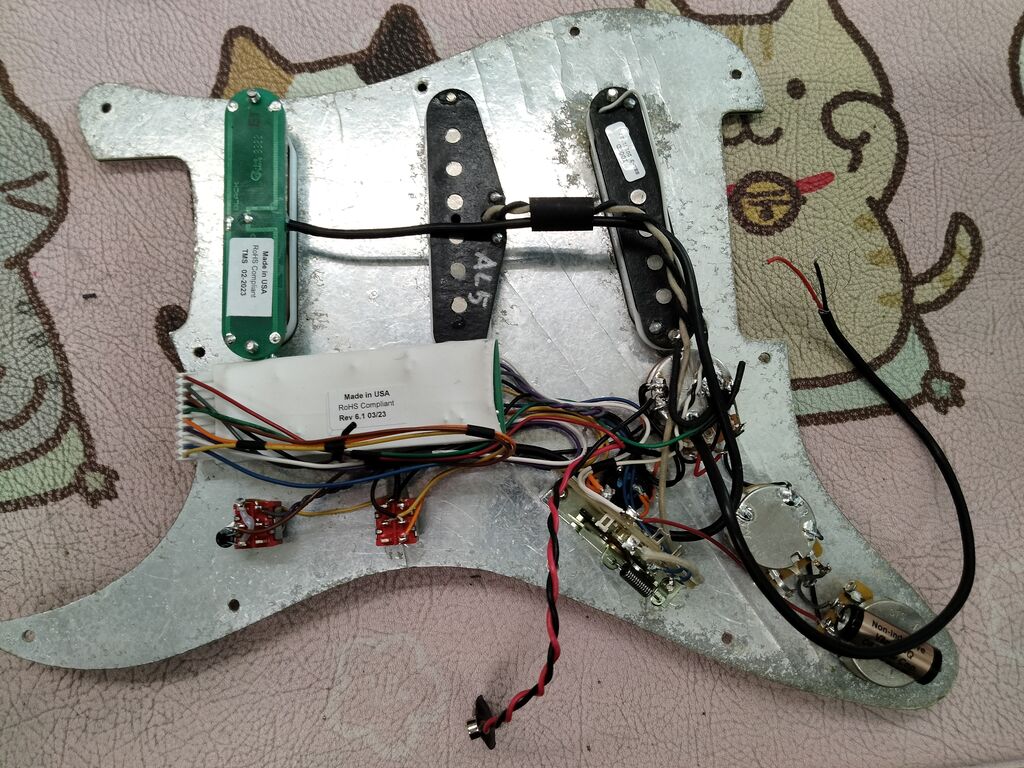

数時間の格闘の末どうにか配線完了。

ここまで組むとドライバーユニットが作動しているかどうか位のチェックは出来ますが、適切なフィードバックが得られるかは弦を張ってアンプに繋ぐまで分かりません。作業する職人の心理的負担はかなり大きいのです。

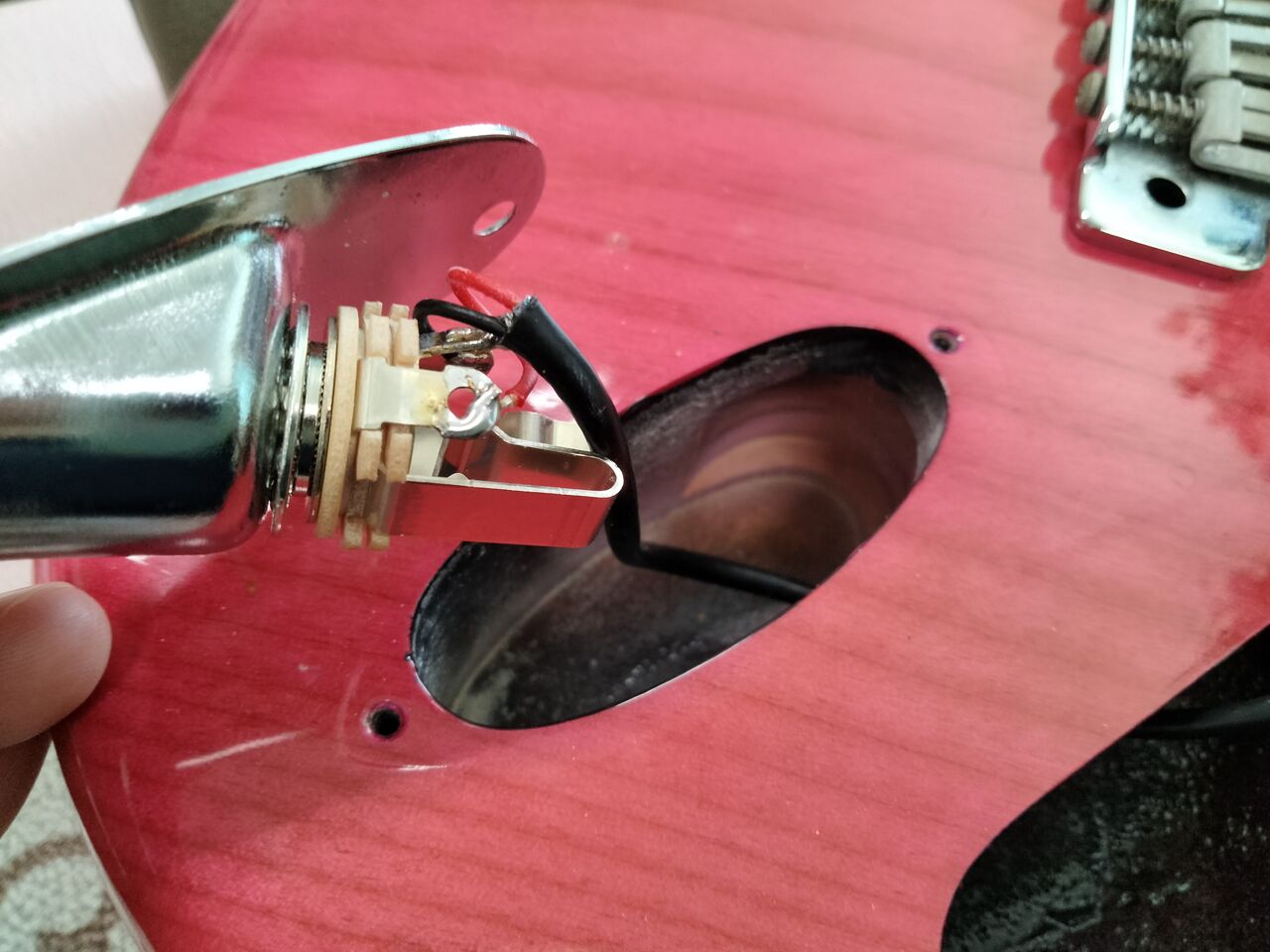

こちらは電池のON/OFFを兼ねたステレオジャック。

ストラトのジャックキャビティ部分は意外に狭く、ステレオジャックがそのままでは入りませんがこのモデルは奥が拡げられていたので余裕で収まりました。

※電池のマイナス側の線はステレオのリング端子に接続されているので、シールドを刺さなければ常に宙ぶらりんの状態なので電池は消耗しません。

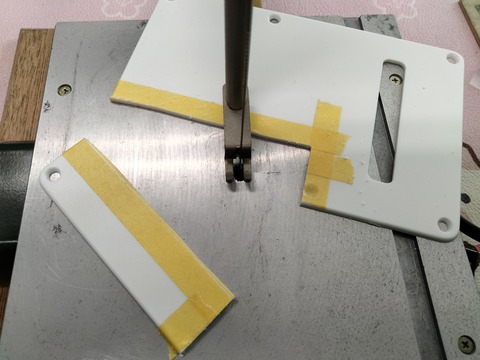

次はトレモロの裏パネルからこんな物を切り出して…

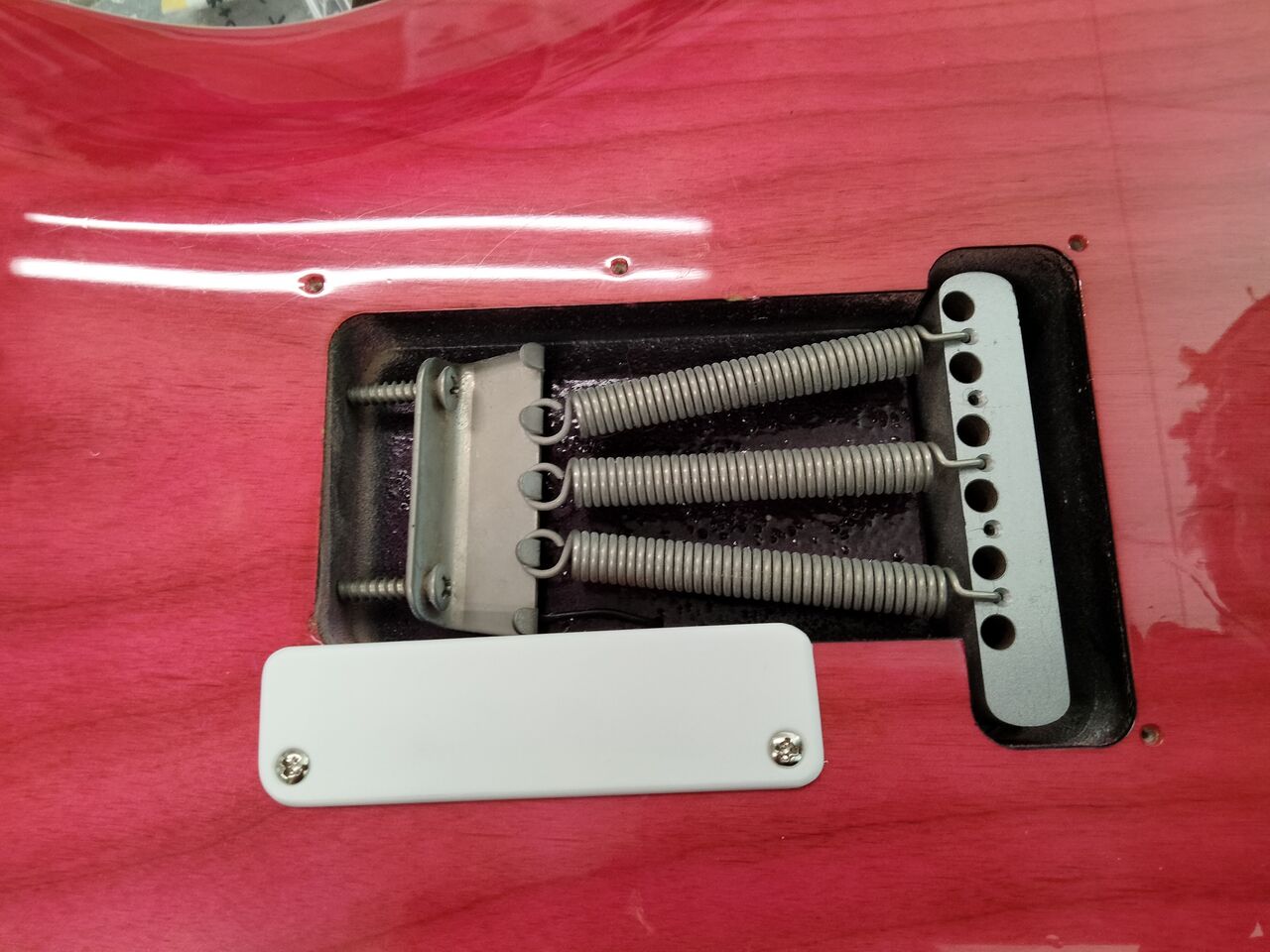

角を丸めてネジ穴を開けてここに取り付けます。

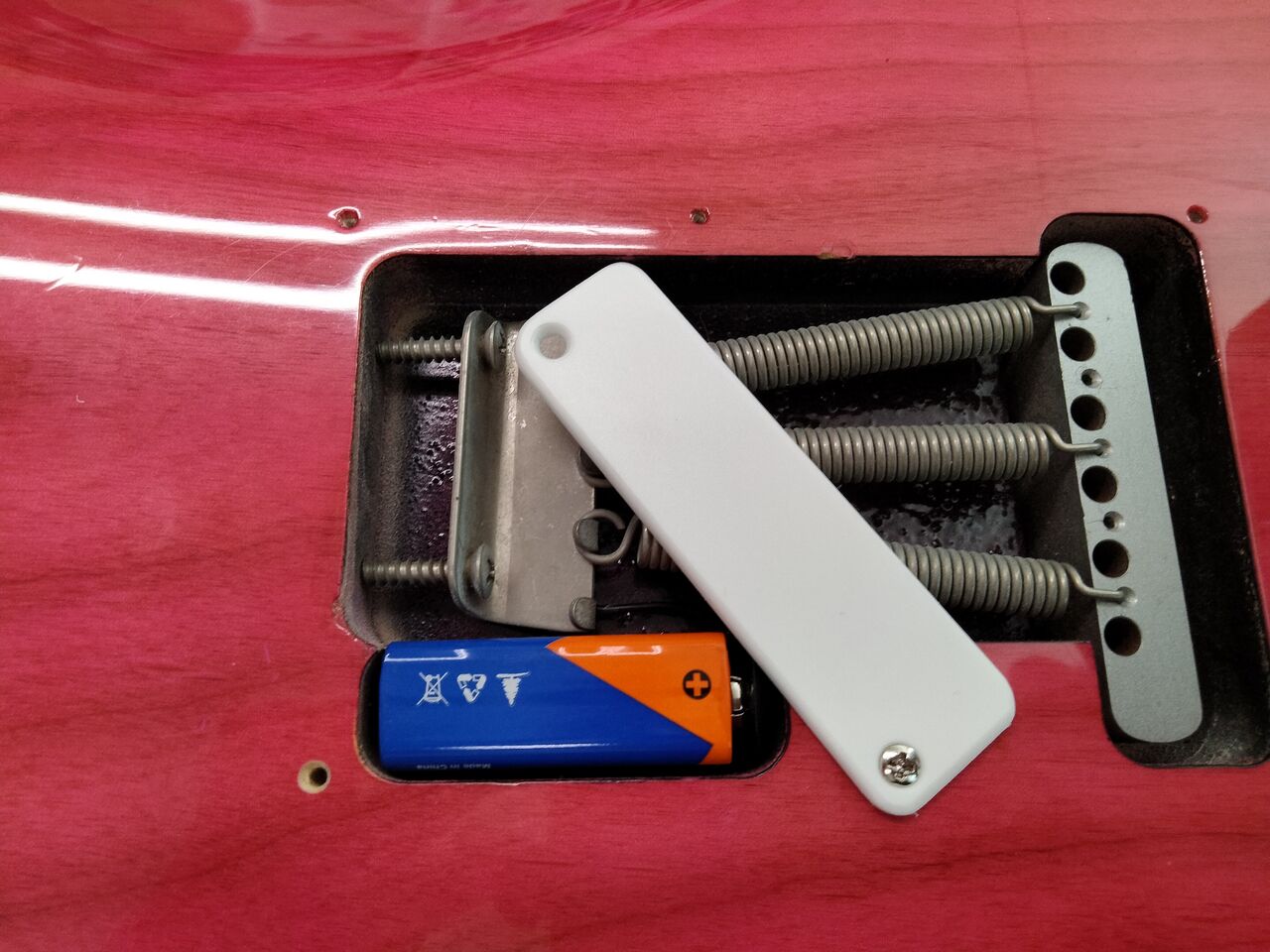

電池の蓋ですね。ちょうどよく電池スペースがあったので有効に活用させていただきました。さて次はいよいよドキドキの動作チェックです。（続く）
