2024年12月15日

ジャクソンランディV ピックアップ交換編・その１。

カスタマイズの代表格とも言えるのがピックアップ交換です。
ハンダ付けが出来る人ならさほど難しくないので、自分でやってる！という方も多いのではないでしょうか。
(๑｡_｡)φ))｡o0｡o

しかし木部を切ったり削ったりの追加加工が必要となると難易度が急上昇。これは無理と思う場合はショップに依頼するのが一番です。

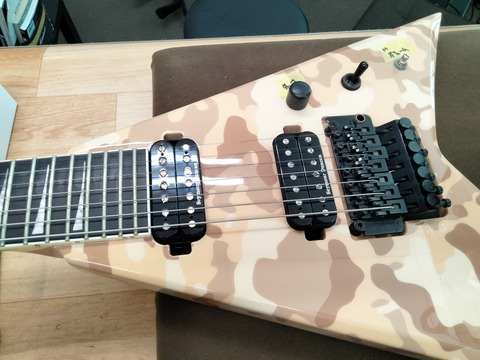

本日はそんなランディV。7弦のフロイドローズにカモフラージュカラーというとても個性的なギターです。

現在はセイモアダンカンのパッシブピックアップが搭載されていますが、これをアクティブピックアップに交換します。

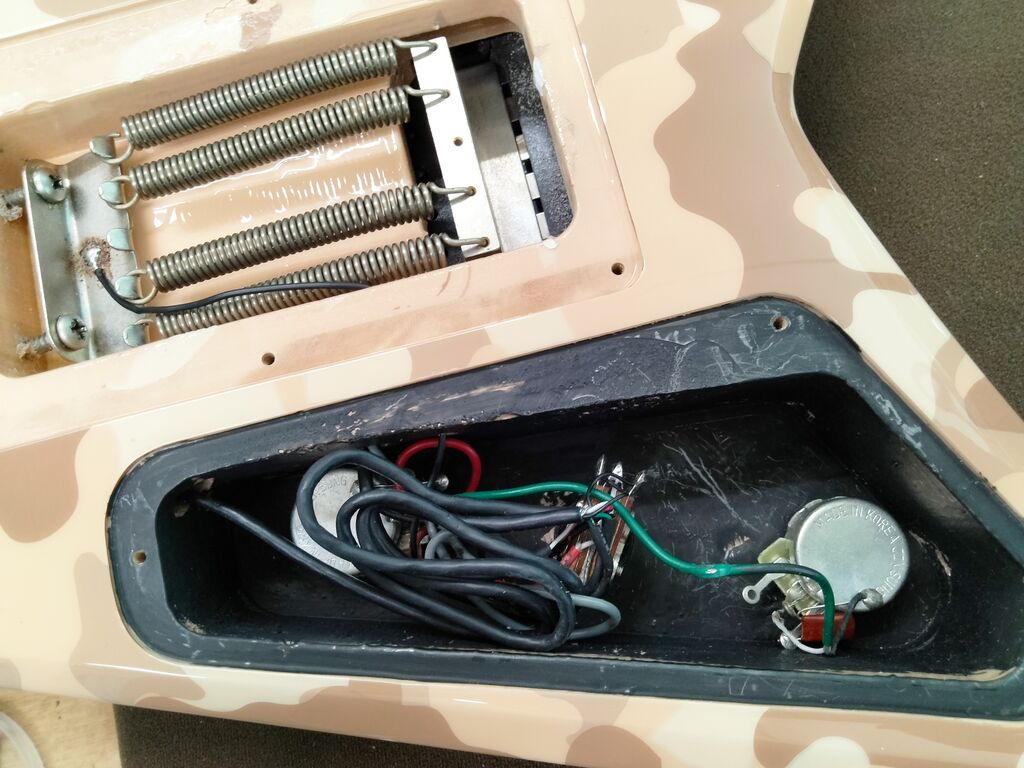

パッシブからアクティブはポットの抵抗値が大きく変わるのでポットも交換、アウトプットジャックも交換です。ちなみにコントロールはトーンの所へボリュームを移設してトーンは排除というご依頼です。

新たに搭載するのはフィッシュマンのフルエンス。最近シュレッダーたちの間で話題のピックアップですね。詳しくは👆上のリンク先をご参照ください。

このピックアップはEMGのように角ばった形状なのでピックアップキャビティの四隅を拡げないと入りません。

エスカッションマウントもしくはピックガードマウントであれば多少ルーズな加工でも隠せますが、ダイレクトマウントは加工個所を隠せません。美観を損ねずキレイに仕上げるのは意外に難しいのです。

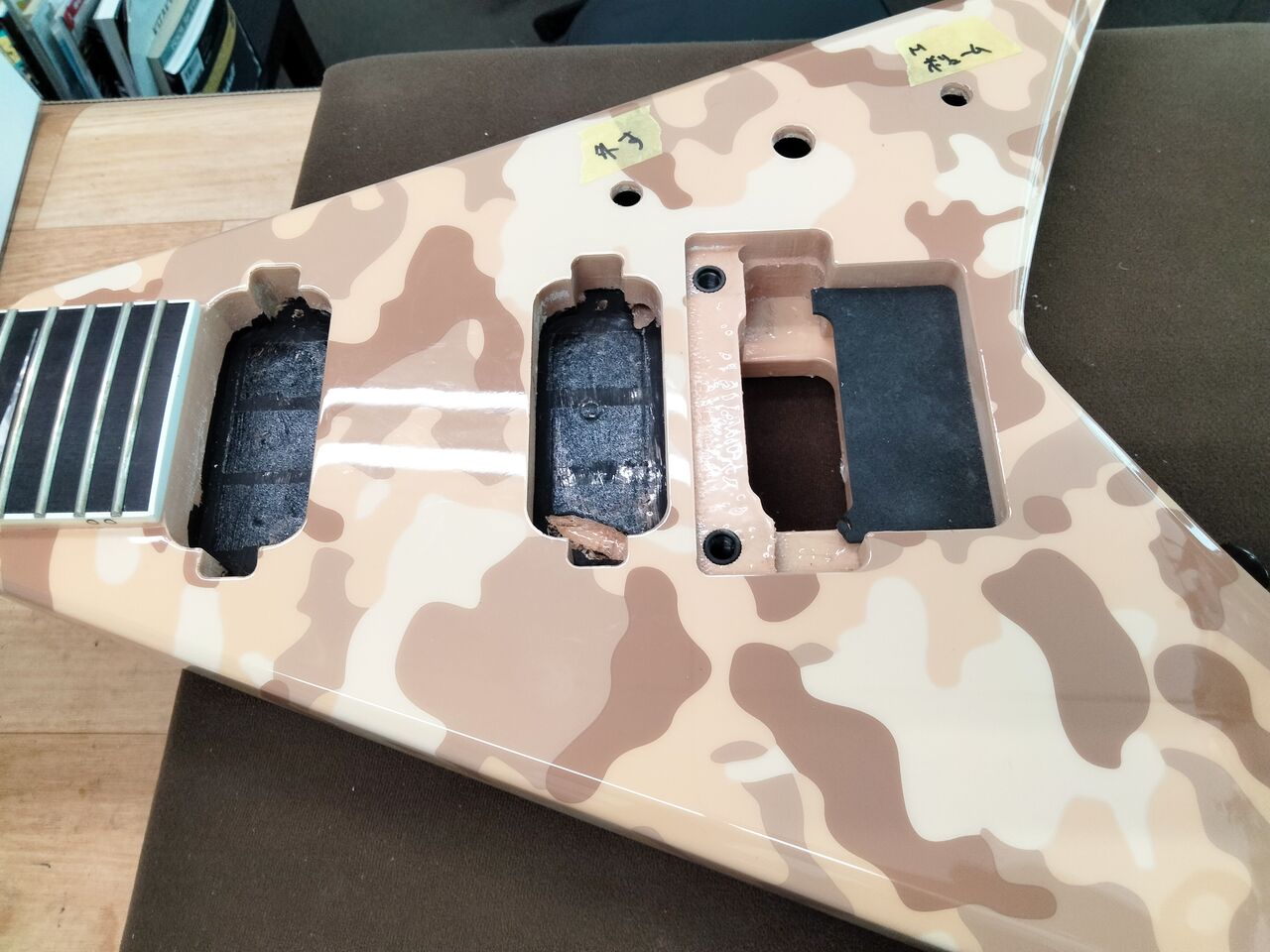

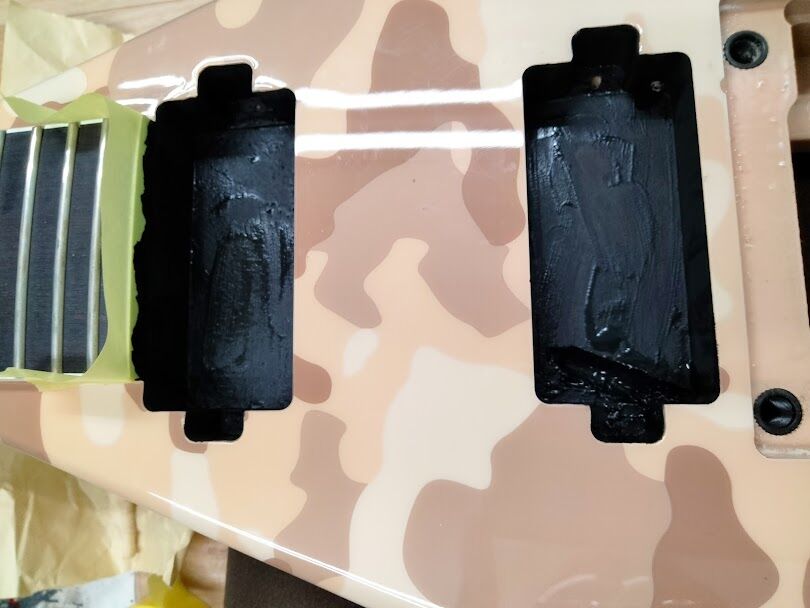

とりあえず作業のためにすべてのパーツを降ろしました。

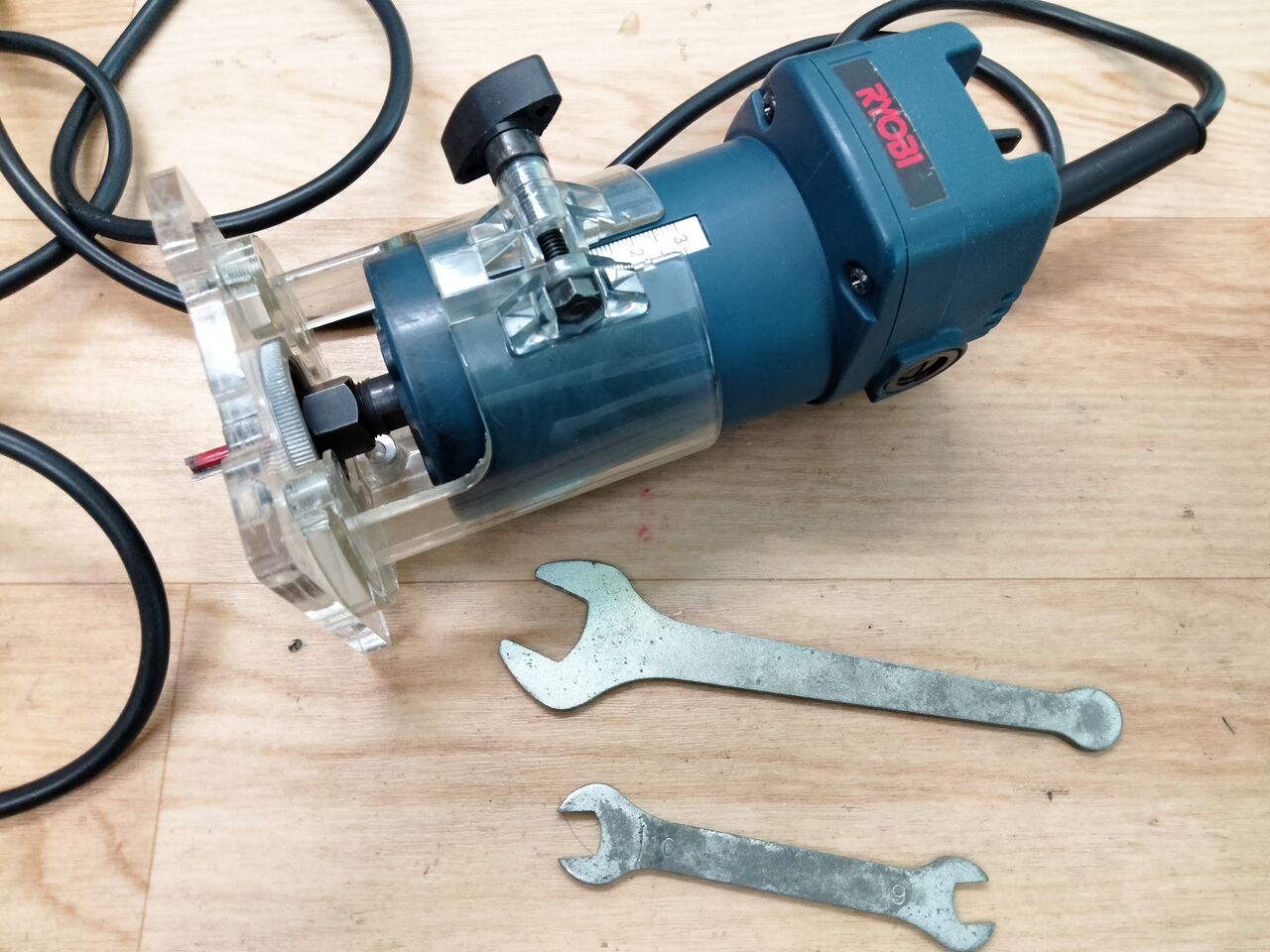

手作業ではしんどいのでトリマーの出番。早く綺麗に仕上げられますが危険も伴うので今でも使うのが怖い工具です。

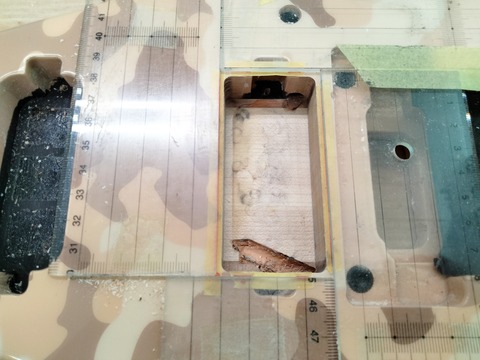

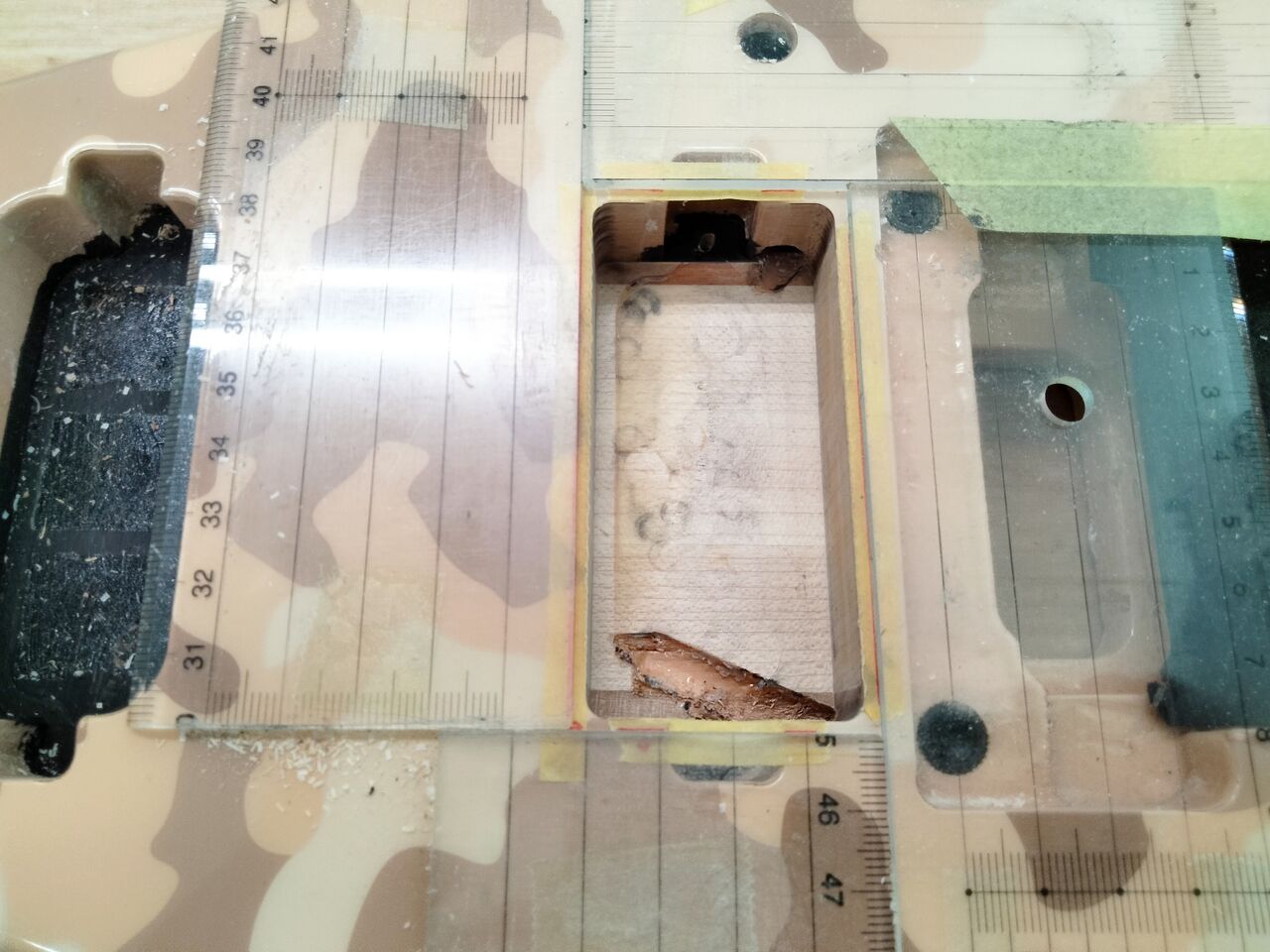

まずはリヤ側から。欲しい寸法の2mm外側にテンプレートを敷いてトリマーを走らせます。（※Φ6のビットの場合）

テンプレートと言いつつ、ただのアクリル定規ですが組み合わせで色んな大きさに対応できるので便利です。専門学校の制作実習でも必要なテンプレートが使用中の時はこれで乗り切りました。

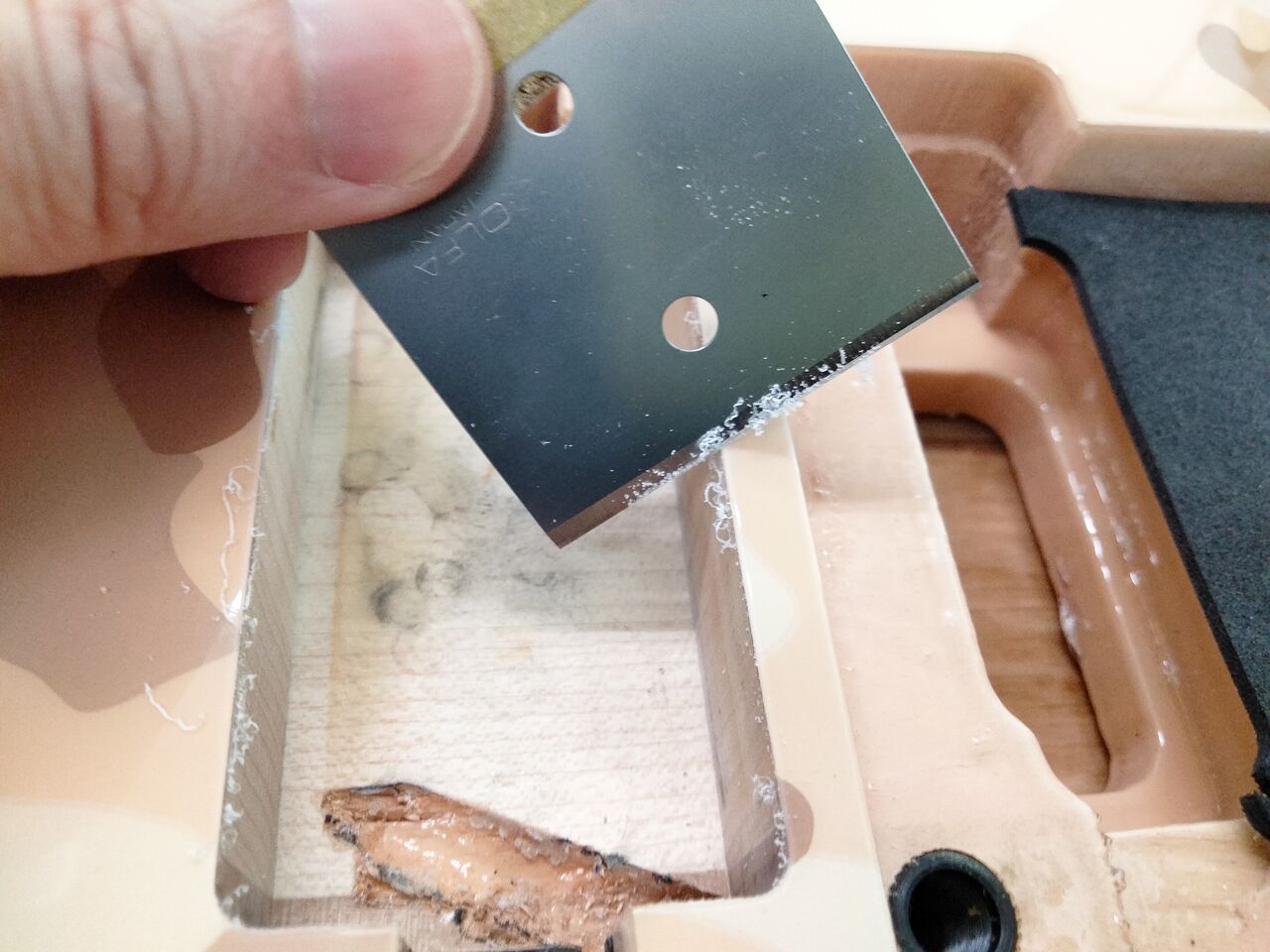

トリマーで切削すると塗装のフチが非常に鋭利になるのでスクレーパーやヤスリで角を丸めます。

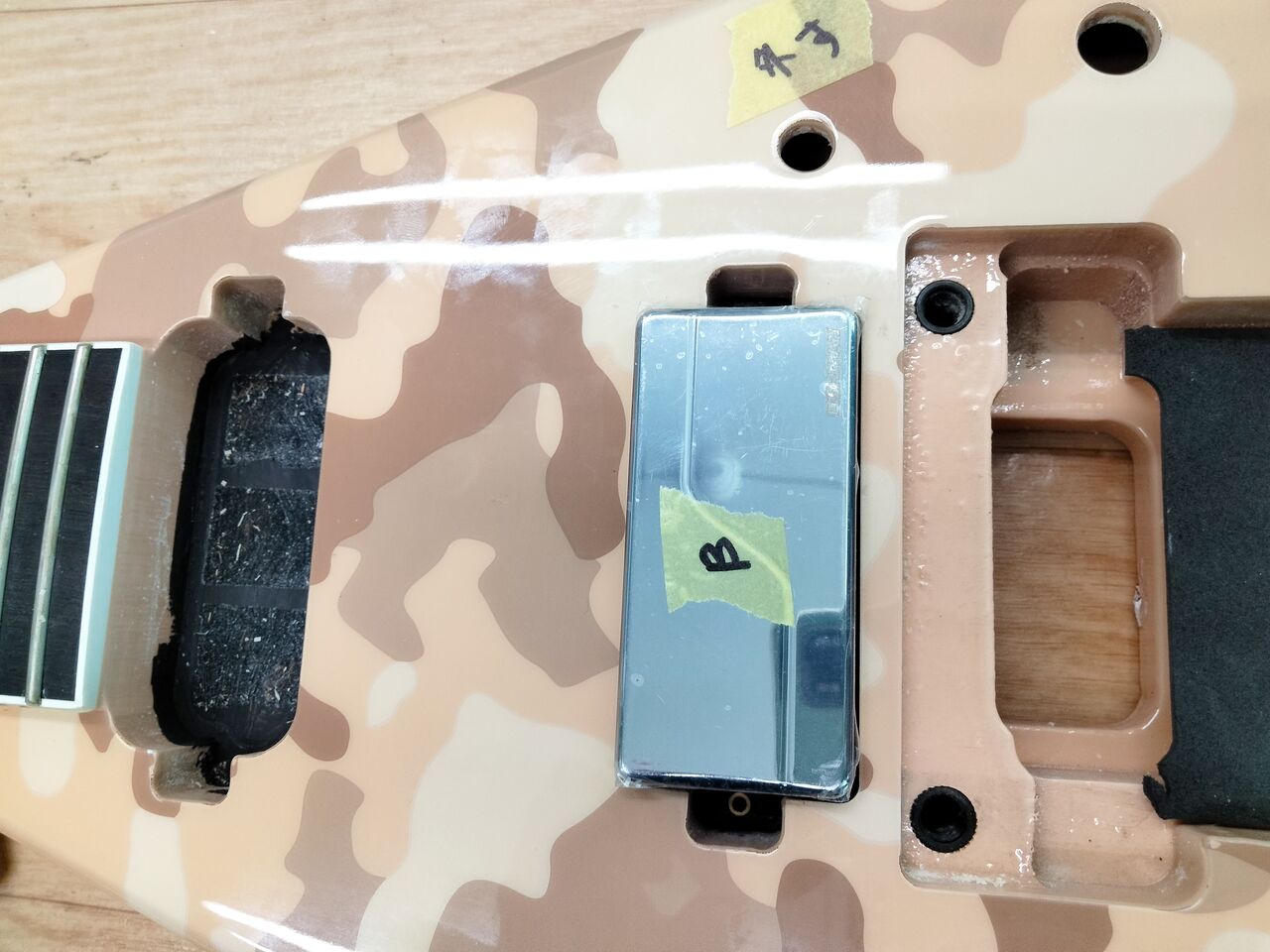

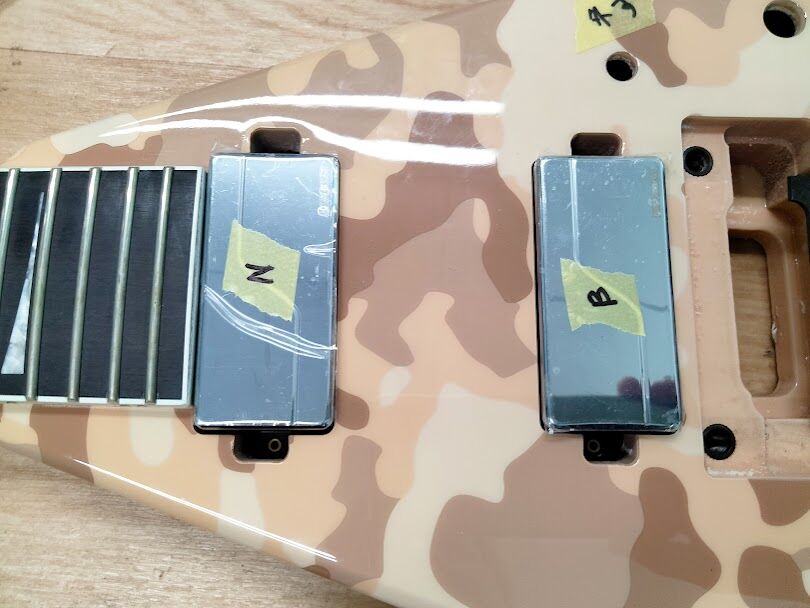

試しに入れてみます。上手く収まりました。
୧(୧ˊ͈ ³ ˋ͈)ﾖｼﾖｼ!

次は難関のフロント。スルーネック仕様でネックが外せないのでテンプレートの下に敷く下駄（スペーサー）が必要です。

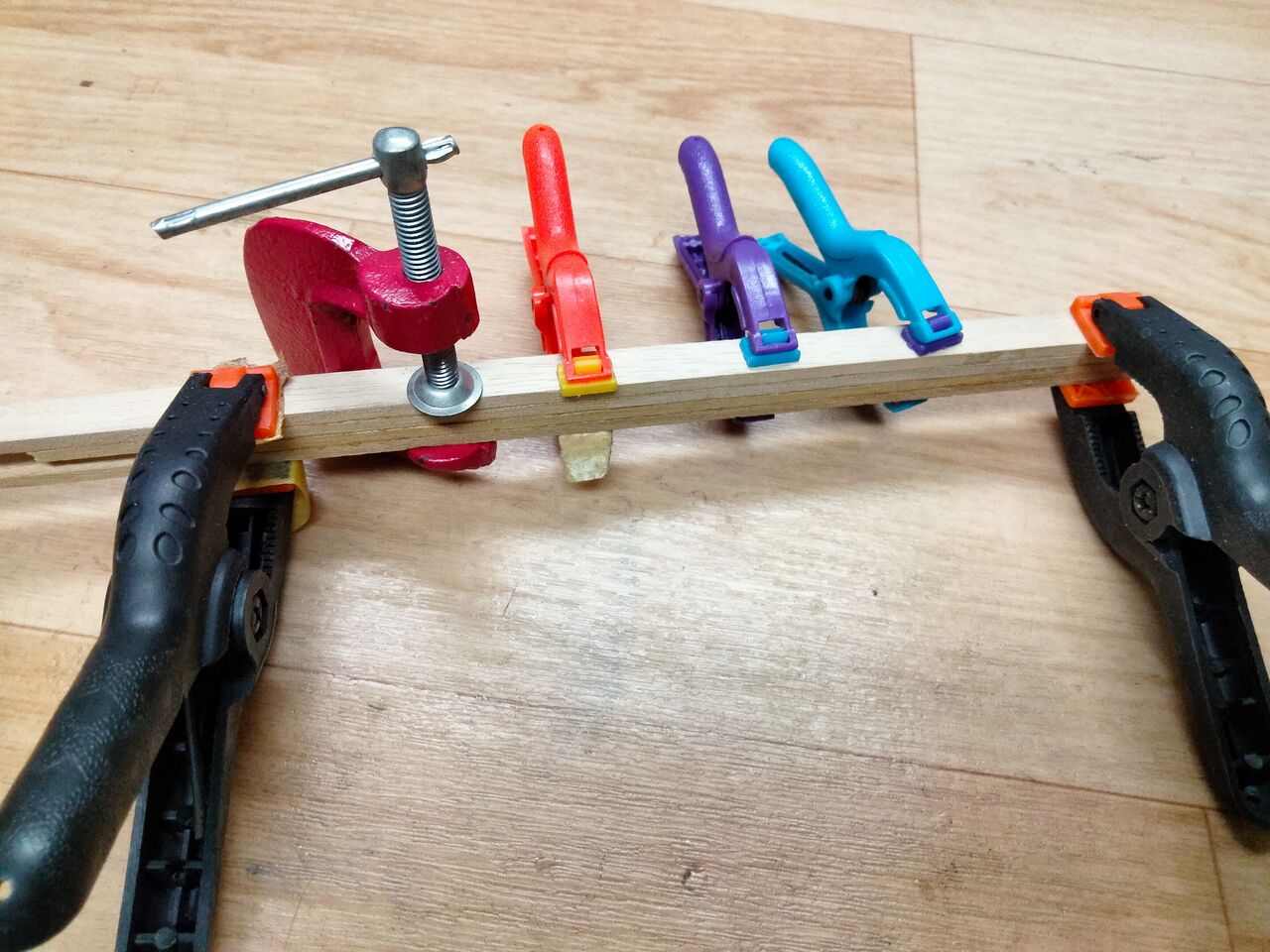

厚みのある材から切り出すのは~~めんどくさい~~効率が悪いので、薄い端材を貼り合わせて必要な厚みにします。

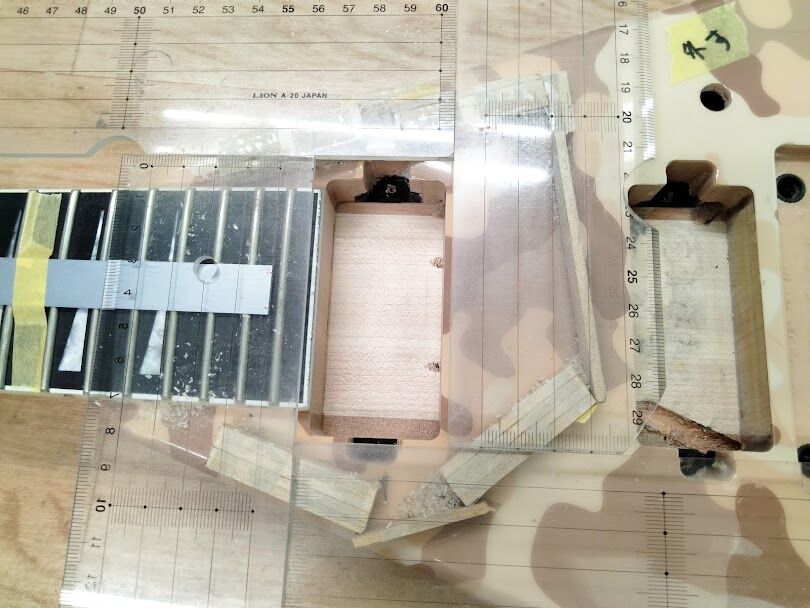

それを適当な長さに切り分けてこんな感じに。指板の厚み分だけテンプレートを浮かさないといけません。フレットの上のスケールも浮かすためのスペーサーです。

見た目は悪いですが安全にトリマーをガイドできればヨシ！とします。（これを思いつくのにしばらく悩みました）

※下駄と下駄の間に薄い板がありますがこれは切削時の木屑が周囲に飛び散らないようにするためのガードです。
